一、有源滤波装置性能参数

1.额定工作电压：380V/220V，50Hz

有源滤波柜

2.额定谐波补偿容量：50A/100A/150A/200A

3.整机功耗：小于容量的3%

4.抑制谐波效果：达到国标要求，稳态THD可降低至5%以下

5.额定绝缘电压：3000V AC，2500V DC

二、有源滤波器的原理

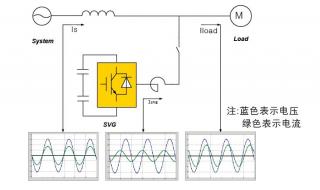

有源滤波器原理是指令电流运算电路实时监视线路中的电流，并将模拟电流信号转换为数字信号，送入高速数字信号处理器（DSP）对信号进行处理，将谐波与基波分离，并以脉宽调制（PWM）信号形式向补偿电流发生电路送出驱动脉冲，驱动IGBT或IPM功率模块，生成与电网谐波电流幅值相等、极性相反的补偿电流注入电网，对谐波电流进行补偿或抵消，主动消除电力谐波。

三、低压补偿柜有源滤波器设在什么位置

从设计图纸上来看，一般都放在开关柜的末端，与无功补偿柜配套使用；从滤波效果来说最好靠近谐波源的位置。

有源滤波柜

四、有源滤波和无源滤波有什么区别

有源滤波与无源滤波区别： 1、无源滤波器，又称LC滤波器，是利用电感、电容和电阻的组合设计构成的滤波电路，可滤除某一次或多次谐波，最普通易于采用的无源滤波器结构是将电感与电容串联；有源滤波器是一种用于动态抑制谐波、补偿无功的新型电力电子装置，它能够对大小和频率都变化的谐波以及变化的无功进行补偿。

2、无源滤波器具有结构简单、成本低廉、运行可靠性较高、运行费用较低。可动态滤除各次谐波，对系统内的谐波能够完全吸收;不会产生谐振。通带内的信号不仅没有能量损耗，而且还可以放大，负载效应不明显，多级相联时相互影响很小，利用级联的简单方法很容易构成高阶滤波器，并且滤波器的体积小、重量轻、不需要磁屏蔽。3、由于无源滤波的具有大容量低价位的优点，钢铁行业的滤波都采用无源滤波，目前国内滤波市场(电力谐波治理市场)上主要以无源滤波为主。通带范围受有源器件的带宽限制，需要直流电源供电，可靠性不如无源滤波器高，在高压、高频、大功率的场合不适用。

五、有源滤波器的工作原理是怎样的

德殷有源滤波器的工作原理是断路器合闸后，Dow首先通过预充电电阻对直流母线的电容器进行限流充电，这个过程会持续几秒钟，是防止上电后对直流母线电容器的瞬间冲击。

当母线电压Udc达到预定值后，预充电结束，主接触器闭合。直流电容作为储能元件，为通过IGBT逆变器和内部电抗器向外输出补偿电流提供能量。DOW通过外部CT实时采集电流信号送至信号处理电路，然后再送FPGA给控制器，控制器将基波成分分离，并提取出所有的谐波；控制器会将采集到的谐波成分和Dow已发出的补偿电流比较得到差值作为实时补偿信号输出到驱动电路，触发IGBT变换器将补偿谐波电流注入到电网中，实现滤除谐波的功能。
