一、低压隔离开关型号及其相关介绍低压隔离开关几乎所有低压电器生产厂都有此产品。其中电器技术指标基本相同。比较普遍使用的ABBOT系列，施耐德INS，国产天正GL一J等等。隔离开关的作用在系统回路中用来切断和闭合的电器，它不带保护功能，不能带

一、低压隔离开关型号及其相关介绍

低压隔离开关几乎所有低压电器生产厂都有此产品。其中电器技术指标基本相同。比较普遍使用的ABBOT系列，施耐德INS，国产天正GL一J等等。隔离开关的作用在系统回路中用来切断和闭合的电器，它不带保护功能，不能带电操作，本人在实践中，很少将旋柄引至柜外。主要减少带电误操作。

二、施耐德断路器型号解析

施耐德断路器属于一种在许多地方都有相对而言较为出色应用的产品零件。

施耐德断路器型号　　

1.微型断路器　　微型断路器的作用：短路保护、过载保护、隔离。　　

主要的：Acti9(取代M9)：IC65、C65小型直流断路器、C60、IDPN、C120、NG125、DPN、　　INT125系列隔离开关。　　

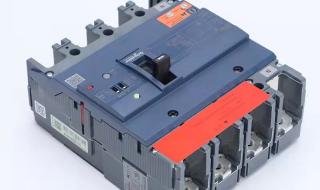

施耐德隔离开关

IC65为C65的升级产品， IDPN为DPN的升级替代产品。　　E9(Easy9)：EA9AN、EA9AH、EA9A45、EA9A65、EA9A47、EA9A67、EA9D 隔　　离开关(关合，隔离)、　　Osmart系列：C32N、C65H、K系列　　

选型的参数：分断能力、脱扣曲线、额定电流、极数。

分断能力：是指断路器安全切断故障电流的能力　　

分断能力：

Q 36-50kA:　　标准应用：民用住宅、零售商店、医院、学校、公共建筑、工业厂房。

施耐德隔离开关

Q 70-100kA:　　高性能要求的应用：工业生产线、关键电力设备。

Q 150kA:　　特殊应用：船舶、重工业。脱扣曲线　　B 型曲线：保护短路电流较小的负载(如电源、长电览等)，瞬时脱扣范围 (3~5) In C 型曲线：保护常规负载和配电线缆，瞬时脱扣范围 (5~10) In D 型曲线：保护起动电流大的冲击性负荷 (如电动机，变压器等)，瞬时脱扣范围 (10~14) In　　　　

2. Powerpact®塑壳断路器：　　H型、J型、D型　　额定工作电流: 15A ~600A 用于电气系统过载和短路保护　　

选型：以NSX配电保护为例(分段能力、脱扣类型、额定电流、极数、安装方式)　　

壳架电流：它是指断路器外壳在稳定工作时不发生热变形而所能承受的最大电流，生产规定额定工作电流不能大于架壳电流。　　

热磁脱扣：热磁脱扣单元可以实现过载保护和短路保护　　电子脱扣：脱扣更加迅速，保护更加精确可靠的同时还能够提供测量信息。　　

3.框架断路器　　框架断路器具有高限流功能，一般用于大容量负荷回路上，MT、MTE、MVS、NT和NW。

MT：　　额定工作电流：630~6300A 七种分断类型 MTE：　　额定工作电流：400~4000A 三种分断能力　　目前已经停产(停产一年多了) MVS为升级替代产品 NT:额定工作电流630~1600A　　

NW：额定工作电流：4000~6300A 船用和风电专用两大类
