热电偶和PT100有什么区别都属于热电阻么热电偶pt100

2026-01-16 01:146193 寒家馨

一、热电偶和PT100有什么区别都属于热电阻么热电偶和pT100都是一次元件也叫温度传感器但热电偶不属于热电阻。pt100是热电阻的一种也叫铂热电阻它的输出信号是电阻值而且电阻值与它检测的温度呈一定的函数关系。它的接线方式有二线制和三线制。

一、热电偶和PT100有什么区别都属于热电阻么

热电偶和pT100都是一次元件也叫温度传感器但热电偶不属于热电阻。pt100是热电阻的一种也叫铂热电阻它的输出信号是电阻值而且电阻值与它检测的温度呈一定的函数关系。它的接线方式有二线制和三线制。热电偶输出的是毫伏信号它必须配套补偿导线。

二、k型热电偶和pt100热电阻的优缺点

1、PT100热电阻

2、（1）pt100是铂热电阻，它的阻值跟温度的变化成正比。PT100的阻值与温度变化关系为：当PT100温度为

3、0℃时它的阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。它的工业原理：当PT100在0摄氏度的时候

4、他的阻值为100欧姆，它的阻值会随着温度上升而成匀速的增长。

5、（2）pt100是铂热电阻是中低温区最常用的一种温度检测仪器。热电阻测温是基于金属导体的电阻值随温

6、度的增加而增加这一特性来进行温度测量的。

7、（3）它的主要特点是测量精度高，性能稳定。其中铂热电阻的测量精确度是最高的，它不仅广泛应用于工

8、业测温，而且被制成标准的基准仪。

9、热电阻与热电偶的选择最大的区别就是温度范围的选择，热电阻是测量低温的温度传感器，一般测量温度

10、在-200~800℃，而热电偶是测量中高温的温度传感器，一般测量温度在400~1800℃，在选择时如果测量温

11、度在200℃左右就应该选择热电阻测量，如果测量温度在600℃就应该选择K型热电偶，如果测量温度在

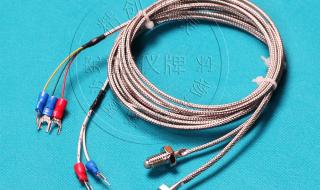

热电偶pt100

12、1200~1600℃就应该选择S型或者B型热电偶。

13、K型热电偶

14、（1）K型热电偶的特点

15、①测量精度高。因热电偶直接与被测对象接触，不受中间介质的影响。

16、②测量范围广。常用的热电偶从-50~+1600℃均可连续测量，某些特殊热电偶最低可测到-269℃（如金铁镍

17、铬），最高可达+2800℃（如钨-铼）。

18、③构造简单，使用方便。热电偶通常是由两种不同的金属丝组成，而且不受大小和开头的限制，外有保护

19、套管，用起来非常方便。

20、④K型热电偶还具有线性度好，热电动势较大，灵敏度高，稳定性和均匀性较好，抗氧化性能强，价格便宜

21、等优点，能用于氧化性惰性气氛中广泛为用户所采用。

22、（2）热电偶的种类

23、常用热电偶可分为标准热电偶和非标准热电偶两大类。所调用标准热电偶是指国家标准规定了其热电势与

24、温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。非标准化

热电偶pt100

25、热电偶在使用范围或数量级上均不及标准化热电偶，一般也没有统一的分度表，主要用于某些特殊场合的

26、测量。

27、（3）热电偶的结构形式为了保证热电偶可靠、稳定地工作，对它的结构要求如下：

28、①组成热电偶的两个热电极的焊接必须牢固；

29、②两个热电极彼此之间应很好地绝缘，以防短路；

30、③补偿导线与热电偶自由端的连接要方便可靠；

31、④保护套管应能保证热电极与有害介质充分隔离。

三、pt100比热电偶抗干扰吗

Pt100与热电偶都是测温仪表。一个是虽温度变化阻值变化，一个是mV信号变化。它们本身不具有产生干扰源。所以没有这个比法。干扰源一般产生有很多因素如按装时两端按地会产生寄生电容。所以按装地线应单端按地。还有电磁干扰，强弱电混用桥架等。选测温仪表是按温度范围。Pt100用在300℃以下，300℃以上选电偶。不考虑干扰问题。
