一、什么是数控转台

数控立卧回转工作台是各类数控铣床和加工中心的理想配套附件，可分别以垂直或水平两种方式安装于主机工作台上。工作时，利用主机的有关控制系统完成与主机相协调的各种分度回转工作。工作台上可安装板、盘或其它形状较复杂的加工零部件。也可利用与之相配套的尾座，安装棒、轴类的被加工零件，从而实现等分和不等分的，连续的孔盘、槽盘、曲面的加工，且达到较高的精度。另外也可和非数控机床配套，利用专门控制系统，独立地完成等分的和不等分的、连续的分度圆弧面的加工

.主要工作原理跟普通的滑台原理相似，都是由伺服电机带动滚珠丝杠螺母副，由螺母带动工作台运动。十字滑台就是在一字滑台的滑板上加了一个垂直于下层滑台导轨的一个一字滑台。两个滑台从上往下看呈“十”字形，所以叫十字滑台

2.主要用在加工中心上，比较一个立式加工中心，一字滑台只能做一个方向的运动，但十字滑台就可以做两个方向的运动，可以加工一个轮

二、简述回转工作台式两脚台的构造

回转工作台是指带有可转动的台面、用以装夹工件并实现回转和分度定位的机床附件，简称转台或第四轴。转台按功能的不同可分为通用转台和精密转台两类。

一、通用转台

是镗床、钻床、铣床和插床等重要附件，用于加工有分度要求的孔、槽和斜面，加工时转动工作台，则可加工圆弧面和圆弧槽等。通用转台按结构不同又分为水平转台、立卧转台和万能转台。

①水平转台：在圆台面上有工件定位用的中心孔和夹紧用的T型槽。台面外圆周上刻有360°的等分刻线。台面与底座之间设有蜗杆-蜗轮副（见蜗杆传动），速比为90:1或120:1，用以传动和分度,蜗杆从底座伸出的一端装有细分刻度盘和手轮。转动手轮即可驱动台面，并由台面外圆周上的刻度（以度为单位）与细分刻度盘读出旋转角度。分度精度一般为±60″。水平转台的蜗杆伸出端也可用联轴器与机床传动装置联接，以实现动力驱动。

②立卧转台：底座有两个相互垂直的安装基面，使台面既可水平也可垂直放置。

③万能转台：台面可以在0°～90°范围内倾斜任意角度，使工件在空间的任何角度都能准确调整。

二、精密转台

精密转台用于在精密机床上加工或角度计量。常见的有光学转台、数显转台和超精密端面齿盘转台。

①光学转台：主轴上装有玻璃或金属精密刻度盘，经光学系统将刻度细分、放大，通过目镜或光屏读出角度值。

②数显转台：转台主轴上装有精密圆光栅或圆感应同步器，由数字显示装置读出角度值。上述两种精密转台的分度精度最高可达±1″。

③超精密端面齿盘转台：利用一对经过精密对研的1440齿、720齿或360齿的端面齿盘分度定位,其分度精度最高可达±0.01″，作精密角度计量用。

三、数控回转油缸怎么从车床上拆下来

1、(1)首先应启动液压系统，将活塞的位置借助液压力移动到适于拆卸的顶端位置(2) 切断电源，使液压装置停止运动。

2、(3)为了分析液压缸的受力情况，以便帮助查找液压缸的故障及损坏的原因，在拆卸液压缸以前，对主要零件的特征，安装方位，如缸筒，活塞，导向套等，应当做上标记，并记录(4)为了将液压缸从钻床工作台上卸下，先将进、出油口的配管卸下，活塞杆端的连接头和安装螺栓等需要全部松开。

四、设计数控回转工作台时,最大承重怎么设计

数控回转工作台设计相对比较简单，主要考虑：回转半径；承载能力；精度；如何控制等参数就可以。

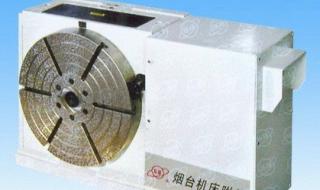

数控回转工作台

数控回转工作台主要用于数控镗床和铣床，其外形和通用工作台几乎一样，但它的驱动是伺服系统的驱动方式。它可以与其他伺服进给轴联动。自动换刀数控镗床的回转工作台。它的进给、分度转位和定位锁紧都是由给定的指令进行控制的。工作台的运动是由伺服电动机，经齿轮减速后由蜗杆-蜗轮带动。为了消除蜗杆副的传动间隙，采用了双螺距渐厚蜗杆，通过移动蜗杆的轴向位置来调整间隙。这种蜗杆的左右两侧面具有不同的螺距，因此蜗杆齿厚从头到尾逐渐增厚。但由于同一侧的螺距是相同的，所以仍然可以保持正常的啮合。
